Bij de ontwikkeling van een nieuw metalen onderdeel komt vroeg of laat de vraag: dieptrekken of forceren? Beide technieken vormen metaalplaat tot holle producten, maar de overeenkomst houdt daar grotendeels op. De juiste keuze hangt af van uw productvorm, materiaal, toleranties en seriegrootte. Dit artikel geeft u de technische onderbouwing om die keuze goed te maken.

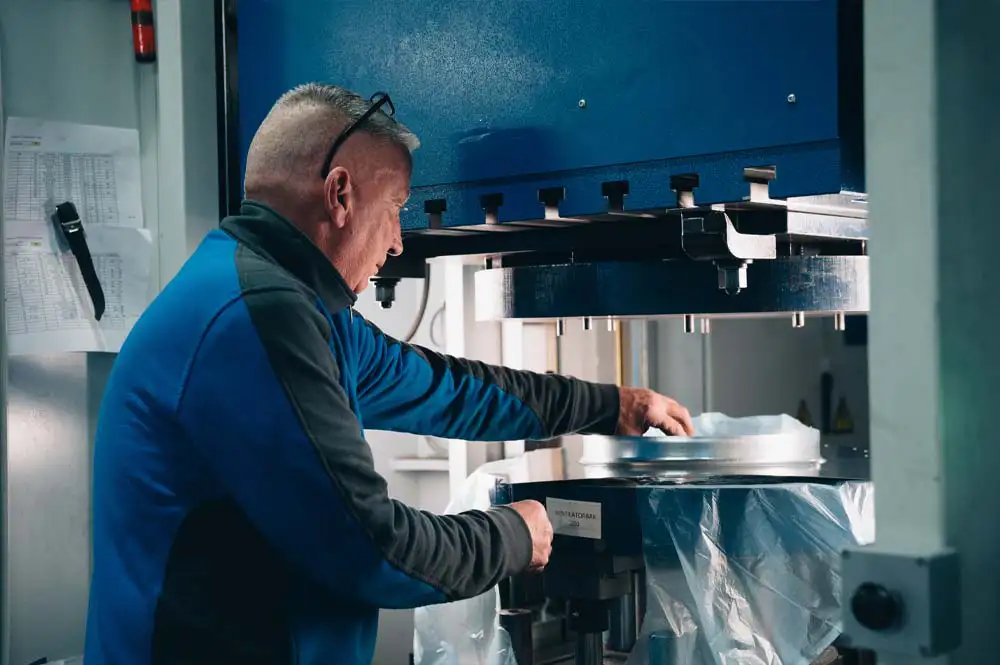

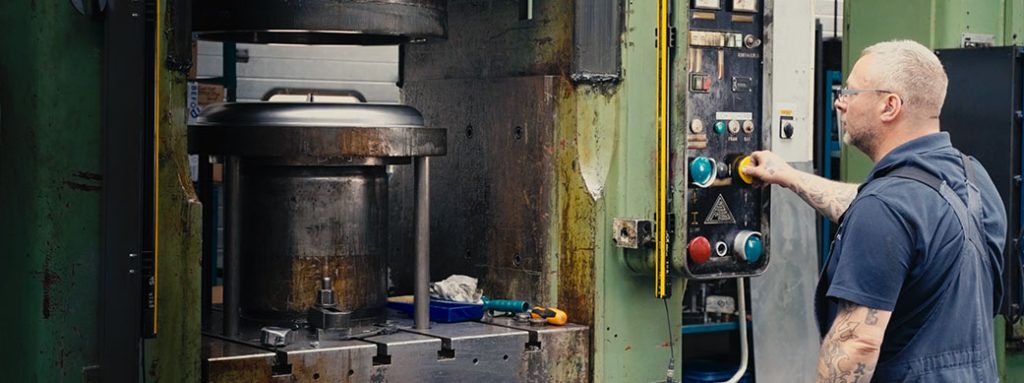

Bij dieptrekken wordt een vlakke plaatdeel, de platine, door een matrijs getrokken met behulp van een stempel. Onder gecontroleerde druk stroomt het materiaal radiaal naar binnen en neemt de vorm van de matrijs aan. Het resultaat is een naadloze, holle component, zoals een beker, bus of behuizing.
Het proces is bijzonder geschikt voor symmetrische vormen met een gesloten bodem. Doordat het materiaal vloeit in plaats van wordt weggenomen, ontstaat een sterke, uniforme structuur zonder naden of lassen. Bij complexe vormen of grote diepten wordt het product in meerdere trappen getrokken, waarbij het materiaal tussentijds wordt gegloeid om scheurvorming te voorkomen.
Forceren werkt anders. Hierbij wordt een ronde plaat of een voorgekanteld werkstuk op een roterende mal gedrukt met behulp van een drukschijf of rol. Het materiaal wordt progressief over de mal gevormd, laag voor laag, zonder dat het in één slag volledig wordt vervormd.
Forceren leent zich goed voor conische, bolvormige en getailleerde vormen die moeilijk of kostbaar te realiseren zijn met een dieptrekmatrijs. Gereedschapskosten liggen lager, wat het proces aantrekkelijk maakt voor kleinere series of prototyping. De wanddikte is beïnvloedbaar tijdens het proces, wat extra flexibiliteit geeft.
| Criterium | Dieptrekken | Forceren |
| Productvorm | Cilindrisch, rechthoekig | Conisch, bolvorm, getailleerd |
| Wanddikte | Voorspelbaar, uniform | Variabel instelbaar |
| Gereedschapskosten | Hoog | Laag tot gemiddeld |
| Serie-omvang | Middel tot groot | Klein tot middel |
| Materiaalbesparing | Hoog | Gemiddeld |
Bij dieptrekken bepaalt de dieptrekfactor (verhouding tussen stempeldiameter en platinediameter) hoeveel materiaal per trek vervormd kan worden. Een typische waarde ligt tussen 0,5 en 0,8, afhankelijk van materiaal en smering. Grotere diepten vereisen meerdere trektappen.
Bij forceren is de verhouding tussen hoogte en diameter minder beperkend. Conische en bolvormige vormen met grote hoogte-diameterverhouding zijn goed realiseerbaar zonder de tussentijdse bewerkingen die dieptrekken soms nodig heeft.
Bij dieptrekken blijft de wanddikte grotendeels gelijk aan de begindikte van de platine, met enige verdikking in de flens en lichte verdunning nabij de stempelhoek. Dit maakt de wanddikte goed voorspelbaar en controleerbaar.
Bij forceren kunt u de wanddikte actief beïnvloeden door de aandrukkracht en het aantal slagen te variëren. Dit biedt meer vrijheid, maar vraagt ook meer procesbeheersing om consistente toleranties te halen.
Dieptrekken is bij uitstek geschikt voor cilindrische, rechthoekige en licht conische bekers en bakken met een vlakke of gewelfde bodem. Complexe geometrieën met uitstulpingen of scherpe overgangen zijn minder eenvoudig realiseerbaar.
Forceren blinkt uit bij conische, bolvormige, parabolische en getailleerde vormen. Denk aan verlichtingsarmaturen, trommelvormen, geluidskokers en drukvaatonderdelen.
Beide technieken stellen eisen aan de rekbaarheid van het materiaal. Voor dieptrekken worden doorgaans zachte, goed rekbare staalsoorten (DC-kwaliteiten), aluminium, koper en blik gebruikt. RVS is mogelijk maar vraagt meer procesbeheersing vanwege het snelle werkharden.
Bij forceren geldt vergelijkbaar: het materiaal moet voldoende plastisch zijn om progressief te vloeien zonder te scheuren. Aluminium en zachte staalsoorten zijn goed geschikt. Harde of brosse legeringen zijn in beide processen lastig te verwerken.
Dit is een van de grootste praktische verschillen. Een dieptrekgereedschap, bestaande uit stempel, matrijs en blankhouder, vraagt een substantiële investering. Afhankelijk van complexiteit en afmeting liggen de kosten al snel in de tienduizenden euro’s. Die investering verdient u terug bij voldoende seriegrootte.
Bij forceren is een mal doorgaans eenvoudiger en goedkoper te vervaardigen. Dat maakt het proces economisch aantrekkelijker voor kleinere series, prototypes of situaties waarbij de vorm nog kan wijzigen.
Dieptrekken is het meest rendabel bij middelgrote tot grote series. Vanaf enkele duizenden stuks per jaar begint de gereedschapsinvestering zich terug te verdienen door de lage stukkosten en hoge productiesnelheid.
Forceren is flexibeler inzetbaar, ook bij series van enkele tientallen tot enkele honderden stuks. Het proces vraagt meer bewerkingstijd per stuk, maar de lagere gereedschapskosten compenseren dat bij kleinere volumes.
Dieptrekken verdient de voorkeur als:
Typische toepassingen zijn behuizingen voor elektronicacomponenten, filterbekers, drukhouders, automotive components en voedselverpakkingen.
Forceren is de betere keuze als:
Denk aan verlichtingsarmaturen, muziekinstrumentonderdelen, ventilatiehulpstukken, ketelonderdelen en decoratieve metaalproducten.
Veel toeleveranciers zijn gespecialiseerd in één van beide technieken. Dat beperkt hun advies. Befo, gevestigd in Almelo (Twente), beheerst dieptrekken én forceren volledig in-house, inclusief de eigen gereedschapsbouw.
Dat heeft een concreet voordeel voor u als klant: het advies is gebaseerd op uw product en uw specificaties, niet op wat toevallig beschikbaar is in de productiehal. Befo’s engineers beoordelen de productvorm, het gewenste materiaal, de toleranties en het beoogde volume, en adviseren vervolgens de techniek die het beste aansluit op uw toepassing.
Met meer dan 50 jaar ervaring in dieptrekken en forceren is Befo in staat om ook complexe productvragen technisch te vertalen naar een haalbaar productieproces, van eerste schets tot afgewerkt product.
Dieptrekken en forceren zijn geen concurrerende technieken, maar complementaire oplossingen voor verschillende productiebehoeften. De keuze hangt af van productvorm, volume, tolerantie-eisen en budget voor gereedschappen.
Als vuistregel geldt: kies dieptrekken bij hoge volumes en symmetrische, cilindrische vormen. Kies forceren bij kleinere series, complexe of conische geometrieën, of wanneer de gereedschapskosten een belemmering vormen.
Twijfelt u welke techniek het beste past bij uw product? Befo denkt graag mee. Neem contact op voor een vrijblijvend technisch overleg. Samen bekijken we uw ontwerp, bespreken we de opties en komen we tot een onderbouwde aanbeveling.
Befo staat voor kwaliteit en 100% klant tevredenheid. Zoek jij een betrouwbare partner die de metaalproductie tot in de puntjes verzorgt? Neem dan contact op.
